Download Gratis Kalender 2010 Lengkap dan Spesial

Tahun 2009 sudah akan berlalu dan tentu saja kita membutuhkan sebuah kalender baru di tahun 2010 yang akan datang , pada kesempatan ini saya akan memberikan sebuah kalender 2010 yang lengkap dan spesial, dilengkapi dengan kalender Islam dan kalender Jawa. Semuanya dapat di download secara gratis dan khusus untuk para pengunjung blog ini . Tersedia dalam format file PDF , sehingga memudahkan dalam mencetak kalender 2010 ini .

Contoh gambar kalender 2010 lengkap dan spesial

Download kalender 2010 lengkap . ( file size : 39 Kb )

Tujuh Komponen Utama Amplifier 1000 Watt.

Ini sebuah ebook yang merupakan lanjutan dari Rangkaian Amplifier 1000 watt yang sudah di posting sebelumya dan sebenarnya ebook ini sengaja saya terbitkan untuk menjawab pertanyaan dari Mr.Wong mengenai komponen dari amplifier 1000 watt.
Dan tentu saja juga untuk para pembaca sekalian yang mungkin mempuyai pertanyaan yang sama .

Dalam E book ini berisi 7 komponen inti yang di perlukan dalam amplifier 1000 watt yaitu bagaimana letak kaki kaki dari transistor 2SC1583, 2SC1775, 2SA818, 2SC1628, TIP31 Dan TIP32, 2SA1216 dan 2SC2922, yang di sertai gambar dan keterangan lain yang di perlukan

Untuk ketersediaan komponen dari transistor itu saya tidak bisa memastikan apakah di kota anda bisa di dapatkan dengan mudah, tetapi sebaiknya anda mencari di toko elektronika yang lengkap di kota kota besar , mudah mudahan komponen nya bisa di dapatkan .

Download E book .( file size: 211 kb )

Hati hati beli barang Elektronik di Pertokoan Proyek Bekasi

Ini pengalaman tidak meyenangkan saat membeli Televisi di salah satu toko Elektronik di Proyek Bekasi, atau tepatnya di Jl.Ir.H.Juanda , di daerah itu memang terdapat banyak toko Elektronik. Setelah masuk ke salah satu toko , kemudian memilih salah satu merek televisi saya memilih LG dengan type 21FU3RL setelah setuju dengan harga yang di tawarkan maka segera saya bayar . Kemudian televisi pun di ambilkan yang masih dalam kardus segel setelah di coba sebentar maka televisi di masukan ke dalam kardus lagi dan barang pun saya bawa. Sampai di rumah televisi di keluarkan dari kardus dan segera di angkat ke atas meja dan di coba, tetapi saya kecewa bukan main , kenapa ? Karena ternyata televisi yang saya bawa ini typenya tidak sama dengan apa yang saya pilih waktu saya ada di toko yaitu type 21FU3RL sementara televisi yang saya bawa type nya adalah 21FU3RD. padahal tadi sudah di sepakati harga yang saya bayar untuk type 21FU3RL. Sementara barang tidak boleh di tukar , kalau mau tukar harus nambah biaya . Secara fisik memang ke dua type itu sangat mirip dari luarnya bedanya adalah kalau type 21FU3RL sudah menggunakan fitur Stereo Nicam sementara 21FU3RD tidak stereo Nicam.


Dari pengalaman saya di atas semoga bisa menjadi pelajaran buat pribadi saya , juga bisa menjadi pelajaran buat para pembaca blog saya , pelajaran yang bisa di ambil dari kejadian ini yaitu jika anda ingin membeli peralatan elektronik atau yang lainnya perhatikanlah hal berikut ini :

1. Survey dulu sebelum membeli peralatan elektronik mulai dari : Merek , Type , harga dari berbagai toko .

2. Jangan terburu buru telitilah sebelum membeli, jangan sampai terjadi seperti pengalaman saya di atas.
3. Buat persetujuan dengan toko untuk bisa menukar barang jika ternyata barang rusak atau cacat dalam pengirimanya.
4. Cari informasi sebanyak mungkin mengenai produk yang akan di beli bisa dari internet atau dari teman yang berpengalaman.
5. Jika anda membeli di toko biasanya harga bisa di tawar. Lain halnya jika belinya di Hypermarket atau Supermarket di sini tidak ada tawar menawar.


Mudah mudahan tips di atas bisa bermanfaat.

Indikator Reservoir Elektronik Sederhana

Rangkaian ini selain bisa di gunakan untuk indikator reservoir minyak rem bisa juga di gunakan untuk indikator reservoir air radiator atau untuk reservoir lainya. Sehingga kita akan mengetahui jika reservoir dalam keadaan kurang dengan ditandai nya lampu yang menyala dan suara dari buzzer.

Disini kita ambil contoh terapan untuk indikator miyak rem. Karena jika minyak rem sudah terlajur habis akan sangat berbahaya karena meyebabkan rem " blong " dan minyak rem yang sudah terlanjur habis ini tidak bisa langsung di isi, karena jika langsung di isi maka berarti akan ada udara yang masuk pipa saluran kontruksi rem dan biasanya orang awam meyebutnya dengan istilah “ masuk angin “ dan angin yang nyasar ke dalam pipa ini tidak bisa keluar dengan mudah. Kita tahu bahwa udara lebih gampang di kompresi dari pada minyak rem, sehingga udara yang masuk tadi akan membentuk gap ( jarak ) di saluran miyak dan berakibat meredam tekanan. Maka akibatnya rem menjadi tidak pakem , dan hal ini akan sangat membahayakan keselamatan pengendara. Untuk mengeluarkan udara dalam pipa reservoir membutuhkan peralatan, keahlian, dan prosedur tertentu.

Dengan ilustrasi di atas sudah jelas bahwa rangkaian Indikator Reservoir Elektronik Sederhana yang akan kita buat ini akan bermanfaat untuk memperingatkan kita jika reservoir miyak rem sudah pada batas level terendah dan kita harus segera mengisinya sehingga tidak “ masuk angin “ . Memang pada mobil keluaran sekarang sudah ada indikator seperti ini tetapi mobil keluaran lama tidak punya indikator miyak rem . Dan lagi rangkaian ini bisa diterapkan untuk keperluan yang lain. Tapi rangkaian ini tidak bisa di gunakan untuk cairan yang tidak menghantar listrik.

Ide rancanganya sederhana saja basis transistor BC 107 di hubungkan ke elektroda seperti pada gambar sehingga elektroda tadi selalu terendam cairan reservoir. Karena reservoir tadi selalu terhubung dengan chasis. Hal inilah yang dipakai sebagai kunci ON dan OFF nya dari transistor BC107 tadi . Jika elektroda tidak terendam cairan maka rangkaian akan aktif yang ditandai dengan lampu yang menyala dan buzzer yang bersuara.

Download Skema

Daftar komponen :

R1, R2 = 10M
R3 = 100K
R4 = 560 Ω
R5 = 3K3
R6 = 180 Ω
C1 = 100uF/16V
D1 = 1N4001
Q1, Q2, Q3 = BC107
Q4 = BC461
L = LAMPU 12V/2W
BZ = BUZZER

Monitor Tegangan Accu

Rangkaian di bawah ini berfungsi untuk memonitor tegangan accu mobil walaupun bisa juga di gunakan untuk motor. Tegangan accu mobil yang melemah bisa di sebabkan oleh beberapa faktor misalnya : kelebihan beban yaitu terlalu banyak lampu variasi , ac, tape/ Radio dll. Bisa juga di sebabkan karena memang elemen nya sudah soak/ lemah.

Dengan menggunakan Monitor Tegangan Accu ini maka kita bisa selalu mengetahui kondisi tegangan accu, apakah tegangan dalam keadaan lebih , normal , atau kurang. Jangan sampai accu mobil sudah lemah teganganya dan tidak bisa di start, akhirnya.... anak , istri, kakek , dan tetangga ramai ramai di suruh olah raga dorong mobil. :)

Dengan di pasangnya rangkaian monitor tegangan ini hal itu bisa di hindari.

Rangkaian menggunakan 3 buah led warna merah, hijau, dan kuning. Jika led merah menyala menunjukan tegangan lebih, led hijau berarti tegangan normal, led kuning berarti tegangan kurang.

Ground ( - ) di hubungkan ke chasis ( + ) di hubungkan ke kontak sehinga peralatan ini hanya akan ON jika kendaraan sedang di gunakan saja.

Daftar komponen :

R1 = 100 Ω
R2, R5 = 10 K
R3 = 470 Ω
R4 = 680 Ω
C1 = 100 uF/25V
D1, D2 = 6,8V ZENER
D3 = LED MERAH
D4 = LED KUNING
D5 = LED HIJAU
D6 = 1N914
D7 = 11V ZENER
Q1, Q2 = BC549

Membuat Megaphone Sendiri.

Peralatan yang satu ini memang hampir tidak tidak ada gunanya sama sekali di saat hari hari biasa tetapi peralatan ini akan sangat berguna pada saat kita ada kegiatan misalnya : kemping, berkemah, mendaki gunung, upacara, olah raga, atau sering kita lihat peralatan ini di gunakan para mahasiswa untuk berdemo , jadi jelasnya peralatan ini sangat di perlukan pada saat ada kegiatan “ Out Door “.

Nah.. pada kesempatan kali ini saya akan berikan rangkaian Megaphone yang jika di lihat sebenarnya sangat sederhana dan murah biaya pembuatanya dari pada membeli yang sudah jadi.

Rangkaian Megaphone ini sebenarnya sama seperti rangkaian Amplifier biasa dayanya juga tidak terlalu besar supaya tidak boros, karena Megaphone adalah peralatan yang sifatnya portable maka harus di catu menggunakan bateray tapi dalam keadaan tertentu bisa saja menggunakan aki sebagai catu dayanya. Untuk itu sebaiknya di sediakan konector atau jek untuk aki.

Rangkaian intinya menggunakan IC LM380 yang mempunyai spesifikasi : penguatanya sebesar 34 dB ( 50X ), Output 2,5 – 10W.

Kemudian untuk microphone nya sebaiknya menggunakan microphone type dynamic jangan menggunakan type kondensor karena jika menggunakan type kondensor biasanya akan feed back, untuk speaker sebaiknya menggunakan type Midrange yang modelnya seperti corong , kenapa harus menggunakan type midrange ? Karena memang telinga manusia lebih peka terhadap frekwensi tengah, lagi pula kita memang tidak membutuhkan suara bass dan treble yang berkualitas seperti saat kita mendengarkan suara sound system .

Dalam pembuatanya rangkaian , bateray dan microphone di masukan dalam satu kotak bisa menggunakan kotak walky talky , untuk speaker midrange di buat terpisah. Jika catu daya ingin menggunakan aki maka akan lebih ekonomis.

Daftar komponen :
R1 = 22K
R2 = 3K3
R3 = 8K2
R4 = 1K
R5 = 10K
R6 = 2K7
VR = 50 K
C1,C5 = 0,1 uF
C2 = 10 uF
C3 = 330 uF
C4 = 4,7 uF
C6 = 470 uF
Q1 = BC109
C7 = 1000 uF
IC1 = LM380
SW = Sakelar.

Penguat Mikrofon Dengan AGC

Penguat mikrofon ini boleh di bilang punya keistimewaan yaitu menggunakan AGC ( Automatic Gain Control ) yang berfungsi untuk menjaga supaya level output tetap konstan dan jelas suaranya walaupun si pembicara ini berbicara dalam jarak yang jauh dari mikrofon atau sebaliknya si pembicara ini berbicara dalam jarak yang dekat dengan mikrofonya .

Rangkaianya cukup sederhana saja , murah biaya pembuatanya dan cocok di terapkan untuk modulator pemancar radio, pengeras suara umum, atau untuk karaoke . Penguat yang sebenarnya di kerjakan oleh transistor Q2 yang di rangkai sebagai common emitor, sinyal output di ambil dari kolektor dan sebagian sinyal output di umpankan melalui emitor follower Q3 ke penyearah puncak yang menggunakan DUS dan kapasitor 47 uF tegangan di kapasitor ini di gunakan sebagai pengontrol arus basis transisistor Q1 yang bekerja sebagai peredam input. Jika level input kecil maka tegangan di kapasitor juga kecil , maka transistor menarik arus juga sedikit jika level sinyal input besar maka tegangan kapasitor juga besar transistor pun menarik arus besar , sinyal input pun di redam jika sinyal input meningkat terus maka peredaman di bagian input semakin besar , sehingga sinyal output tetap konstan.

Rangkaian penguat Mikrofon dengan AGC ini menggunakan transistor TUN( Transistor Universal NPN) saya gunakan BC108 silahkan saja jika pingin di ganti dengan transisitor TUN seri lain nya begitu juga dengan DUS( Dioda Universal Silicon) silahkan jika mau di ganti dengan DUS seri lainya.

Daftar komponen :
R1,R7 = 10K
R2 = 100K
R3 = 27K
R4,R6 = 2K2
R5 = 1K
R8 = 680 Ohm
C1 = 10uF/16v
C2,C3,C4 = 47uF/16V
D1, D2 = DUS( Dioda Universal Silicon) 1N 4148
Q1,Q2,Q3 = TUN( Transistor Universal NPN) BC 108

Tone Control Sederhana

Tone control merupakan rangkaian yang berfungsi untuk mengatur nada rendah dan nada tinggi atau biasanya di sebut bass dan treble. Sebelumnya sudah pernah diposting sebuah amplifier sederhana , postingan berikut ini merupakan rangkaian tone control sederhana yang terdiri dari 3 potensio meter , 4 resistor dan 7 capasitor. Hasilnya sudah cukup lumayan jika di gabungkan dengan amplifier sederhana yang sebelumnya sudah pernah di posting. VR 1 berfungsi sebagai Volume dan dilengkapi dengan sakelar Loudness. VR 2 sebagai pengatur nada Treble dan VR 3 sebagai pengatur nada Bass. Untuk lebih jelasnya silahkan perhatikan skemanya berikut ini :

Daftar komponen :
R1,R2 = 6K8
R3 = 680
R4 = 5K6
VR1 = 50K CT
VR2, VR3 = 50K
C1 = 4n7
C2 = 10nF
C3 = 4,7 uF
C4 = 2n2
C5 = 15 nF
C6 = 40 nF
C7 = 100 nF

Amplifier Sederhana Dengan IC LM 2002

Dengan mengunakan sebuah IC LM 2002 yang harganya cukup murah kita sudah dapat membuat Amplifier yang berkualitas dengan daya keluaran sebesar 8 Watt. IC LM 2002 mempuyai spesifikasi di antaranya rendah distorsi , rendah noise , impedansi masukan tinggi ( 150 K Ohm ), bekerja pada tegangan 5 – 20 Volt DC dengan arus Maximum 3,5 A. Skema Amplifier ini sangat sederhana dengan 1 buah IC LM 2002 di tambah 2 buah resistor dan 5 buah capasitor sudah menjadi sebuah amplifier yang berkualitas.

Gambar skema di buat satu kanal untuk membuat stereo tinggal di buat satu lagi , dan daya keluaranya pun bertambah menjadi 16 Watts.Tambahkan Tone Control untuk memperbaiki kualitas audionya. Jika tidak ingin pakai tone control bisa juga ditambahkan satu Potensio meter di bagian input sebagai pengatur Volume.

Daftar komponen:
R1 = 220 Ohm
R2 = 22 Ohm
C1 = 10 uF
C2 = 470 uF
C3 = 2 uF
C4 = 0,2 uF
C5 = 200 uF
IC = LM 2002.

Skema Lampu Hemat Energi Philips 11 Watts

Lampu hemat energi atau biasa di sebut LHE adalah lampu neon yang sudah umum di gunakan saat ini. Ada beberapa kelebihan yang bisa di dapat yaitu lebih terang, mudah di nyalakan dan hemat listrik . Memang ada kekurangan dari lampu ini yaitu umurnya lebih pendek di bandingkan lampu neon jenis TL dari pengalaman memakai lampu LHE ini maksimal dapat bertahan selama 2 tahun , sedangkan lampu neon jenis TL bisa bertahan lebih dari 4 tahun.

Di bawah ini adalah skema lampu hemat energi dari Philips Ecotone 11 Watts.

Daftar Komponen :
R1 = 10 / 1 W
R2, R3 = 10
R4,R6 = 18
R5 = 510 K
R7 = 510 K
C1 = 2,2 uF / 400 V
C2 = 220 nF / 400V
C3, C4 = 2,2 uF / 50 V
C5 = 2,2 nF / 630 V
C6 = 3,3 nF / 1300V
C7 = 33 nF/ 400 v
D1, D2, D3 = 1N4007
Q1 , Q2 = DK51
L1, L5 = Trafo
L2, L3, L4 = Trafo

Semua resistor satuanya Ohm. Setiap merk lampu LHE mempunyai sekema yang berbeda dan kualitasnya juga berbeda.

Rename Registered Owner Windows XP

Setiap komputer yang bekerja dengan system operasi Windows XP pasti menyimpan nama registrasi pemiliknya. Nama Registrasi ini di isikan pada saat melakukan instalasi Windows bisa berisi nama perusahaan atau nama orang sebagai pemilik. Nama ini akan tersimpan dalam Registry Windows XP. Jika anda ingin mengganti nama registrasi itu dengan nama lainya bisa di lakukan dengan memanfaatkan registry Windows.

Berikut ini langkah langkahnya:

1. Klik menu Start / Run.
2. Ketikkan “ regedit” ( tanpa tanda kutip).
3. Carilah Entry berikut : HKEY_LOCAL_MACHINE / SOFTWARE / Microsoft / Windows NT / CurrentVersion . Lihat pada bagian kanan dan klik ganda pada pilihan “ Registered Owner Key “ Selanjutnya tinggal di ganti dengan nama yang baru .

Sebelum melakukan perubahan registry sebaiknya lakukan backup registry terlebih dahulu.

Membuat Crossover Active

Crossover Active berfungsi untuk memisahkan nada rendah dan nada tinggi pada audio sehingga akan dapat dihasilkan kualitas suara yang lebih baik. Di pasaran umumnya menggunakan Crossover Pasive yang pembuatanya menggunakan kumparan kawat email dan Capasitor, tapi ternyata Crossver Pasive jenis ini kualitasnya sangat buruk. Pada kesempatan kali ini akan saya tampilkan sebuah skema Crossover Active yang tentu saja mempunyai kualitas yang lebih baik dari pada Crossover Pasive, Skemanya sederhana saja dan dapat di buat dengan biaya murah dapat dirangkai pada PCB Universal yang gampang di dapat di pasaran.

Untuk pemasangan Crossover Active ini yaitu Output dari Crossover Active ini di hubungkan ke Power Amplifier dan setiap Amplifier ini akan menggerakkan Speaker Tweeter dan Woofer, posisinya dapat diletakan di antara Equalizer dan Amplifier, untuk lebih jelasnya lihat skemanya Crossover Active dan gambar blok diagram pemasanganya, pemasangan blog diagram ini tidak mutlak harus seperti pada gambar bisa saja Tone Control di hilangkan atau bisa juga di tambahkan Skema Surround Active seperti yang sudah pernah di posting sebelumnya, jadi silahkan di modifikasi sendiri untuk pemasangan blok diagramnya. Lihat Gambar skemanya di bawah ini :

Daftar Komponen:
R1,R4,R7,R8 = 220 K
R2 = 390 K
R3 = 2K2
R5, R10 = 100 K
R6 = 150 K
R9, R13 = 4K7
R11 = 3K3
R12 = 100K
C1 = 5 uF
C2, C3 = 330 pF
Q1, Q2, Q3 = BC109.

Edit Dokumen PDF dengan Open Office

Biasanya Jika kita mengedit file pdf di lakukan dengan menggunakan software PDF EDITOR misalnya : Foxit pdf editor tapi kita tahu bahwa Software Editor Pdf ini tidak Gratis. Sebenarnya ada cara yang mudah dan gratis yang bisa di lakukan untuk mengedit dokumen PDF yaitu dengan menggunakan Open Office. Caranya sebagai berikut:

1. Pastikan di Komputer kita sudah ter instal Open Office.
2. Download File Extension manager berikut ini ( Ukuran file 1,1 Mb )
3. Extrac file di mana saja, misal hardisk C.
4. Buka Program Open Office , Klik pada menu Tools / Extension Manager / Add .Kemudian silahkan cari file yang sudah di Extrac tadi di Hardisk C. kemudian dobel klik file tadi untuk melakukan penginstalan Extension manager.


Untuk menggunakanya buka Program Open Office terlebih dahulu kemudian pilih menu File / Open atau tekan keyboard CTRL + O dan cari file PDF yang akan di Edit .

Sekarang File / dokumen PDF sudah terbuka dan siap untuk di edit .

Menjumlahkan angka di banyak Sheet

Kita di minta untuk menjumlahkan angka pada sebuah lembar kerja ( worksheets ) tetapi dalam lembar kerja itu ada 3 buah sheets atau lebih contohnya: sheet1, sheet2, sheet3. Pada Sheet1 dan Sheet2 terdapat nilai berupa angka penjualan beberapa merek sepeda motor, dan sheet3 merupakan total jumlah nilai dari Sheet1 dan Sheet2. Untuk lebih jelasnya perhatikan gambar di bawah ini :

Ini adalah Sheet1:

Ini adalah Sheet2:

Ini adalah Sheet3 yang merupakan penjumlahan total penjualan dari Sheet1 dan Sheet2:

Untuk meyelesaikannya kita masukan formulanya di Sheet3, untuk lebih jelasnya Download Jawabannya di sini , file type ODS di buka dengan Open Office.

Berkenalan dengan Open Office

Open Office adalah sebuah aplikasi kantoran yang sanggup menadingi aplikasi keluaran Microsoft, jika Microsoft mempunyai Excel maka Open Office mempunyai Calc , jika Microsoft ada Word, Open Office pun ada Writer, Microsoft punya Power Point maka Open Office punya Impress , jika Microsoft punya Access untuk menangani data base maka Open Office pun punya Base.

Mungkin dari sekian banyak pengguna komputer masih segan untuk beralih ke Open Office , sebelumnya pun saya juga merasakan hal yang sama tetapi setelah saya mencoba sendiri Open Office saya merasakan bahwa Open Office merupakan aplikasi gratisan yang sangat hebat. Sekarang saya bahkan lebih sering menggunakan Open Office. Jika anda saat ini masih menggunakan aplikasi Excel bajakan, saya sarankan untuk mencoba aplikasi Open Office ini, Jika ada yang gratis kenapa harus bayar .

Feature Open Office yang paling saya suka yaitu dapat meng konversi ke file pdf, bisa menjadi editor file pdf dengan menambahkan Extension manager ( kalo di Firefox seperti Add-ons ) dan banyak lagi kelebihan lainya. Versi terbaru Open Office saat saya menulis yaitu versi 3.1.1. ukuran filenya kira kira 153 Mb saya mendownload memerlukan waktu 1,5 jam. Jika koneksi internet anda lambat maka bisa lebih lama.

Jika anda ingin bermigrasi dari Aplikasi Microsoft ke Open Office jangan kawatir karena semua dokumen punya Microsoft akan langsung dapat di buka dengan Open Office. Tetapi file Open Office tidak bisa di buka dengan Aplikasi Microsoft.

Setelah sedikit berkenalan dengan Open Office maka untuk postingan pada blog saya akan di tambahkan kategori postingan Tips Open Office dan akan membahas mengenai penggunaan Open Office terutama Spreadsheet. Kita akan belajar bersama sama tips menggunakan Open Office Calc.

Menjumlahkan angka.

Kita di minta untuk menjumlahkan angka di sel C5 sampai L15 sehingga hasilnya terlihat pada gambar di bawah ini :

Bagaimana rumus formulanya download di sini jawabanya. File type ODS hanya bisa di buka pakai Open Office.

Frekwensi Meter dengan IC CA3140

Dari namanya sudah bisa di tebak bahwa alat ini berguna untuk menghitung jumlah frekwensi ( getaran ). Satuannya adalah Hertz dan di hitung setiap detik. Sebagai contoh sederhana manusia bisa mendengarkan suara dengan frekwensi antara 20 Hz sampai 20 KHz artinya bahwa telinga manusia itu hanya sanggup mendengarkan siklus getaran antara 20 getaran per detik sampai dengan 20.000 getaran per detik tidak lebih tidak kurang, tetapi ini justru merupakan anugerah yang luar biasa dari sang Maha Pencipta, coba saja kita bayangkan jika telinga manusia itu bisa mendengarkan frekwensi yang lebih tinggi dari 20 KHz, apa yang akan terjadi bisa bisa semua manusia stress karena telinganya bising dengan suara binatang malam, atau frekwensi radio , frekwensi Ultra sonic dan lain sebagainya.

Langsung saja kita lihat Skema Frekwensi meter berikut ini :

Rangkaian ini cukup sederhana saja dan mempunyai Range pengukuran Frekwensi antara 100 Hz sampai dengan 100 KHz, tentu saja range pengukuranya bisa di tambah atau di kurangi silahkan di modifikasi sendiri.

Rangkaian inti menggunakan IC CA3140 yang bisa di fungsikan sebagai Peak detector, active filter, generator fungsi dll, sanggup beroperasi pada tegangan antara 4V sampai 36V.

Setelah rangkaian selesai di buat maka perlu adanya peyetelan ( kalibrasi ) tentu saja untuk kalibrasi ini kita membutuhkan signal generator yang sudah mempunyai nilai, biasanya di laboratorium atau tukang service elektronika mempunyai alat ini.

Daftar komponen :
R1 = 100 K
R2 = 1 M
C1 = 1 uF
C2 = 0,1 uF
C3 = 0,01uF
C4 = 0,001 uF
C5 = 0,0001uF
D1, D2 = 1N914
VR1, VR2, VR3, VR4 = 50 K
IC1 = CA3140

Inverter DC to AC dengan IC 4047

Inverter DC to AC adalah rangkaian yang dapat merubah arus listrik DC menjadi AC dalam hal ini arus DC 12 Volt menjadi AC 220 Volt. Pada postingan yang sebelumnya saya sudah berikan gambar skemanya, tetapi pada postingan sebelumnya itu masih ada kekuranganya yaitu daya yang dihasilkan hanya kecil dan frekwensinya tidak full stabil hal itu tergantung dari kapasitor 0,1 uF. Jika kapasitor itu tidak stabil nilanya maka frekwensi yang di hasilkan juga tidak stabil. Semestinya frekwensinya yaitu kira kira 50 Hz. Untuk mengetahui frekwensinya tentu saja harus di ukur dengan alat yaitu Frekwensi Meter.( Di lain kesempatan akan saya berikan skema Frekwensi Meter ).

Skema Inverter DC to AC yang berikut ini mempunyai daya yang lebih besar dan cocok untuk beban beban yang berat dan peka terhadap perubahan frekwensi listrik misalnya Komputer. Dalam skema ini dilengkapi dengan VR ( Variabel Resistor ) sehingga frekwensinya bisa di atur dengan VR itu. Sedangkan IC 4047 berfungsi sebagai Osilator.

Transistor 2N 3055 membutuhkan 6 transistor yaitu 3 untuk Q5 dan 3 lagi untuk Q6. ( pasang plat pendingin ).

Daftar Komponen :
R1, R2 = 470
R3, R4 = 0,5/5W
VR = 200 K
C1 = 0,1 uF
Q1, Q4 = BC 141
Q2, Q3 = BD 243
Q5 = 3 x 2N 3055
Q6 = 3 x 2N 3055
IC 1 = 4047
TRAFO = 12 V CT / 20 A

Aplikasi Alternatif Pengganti Excel

Semua pengguna komputer pasti mengenal Excel. Aplikasi buatan Microsoft ini memang di kenal sangat handal dalam menyelesaikan pekerjaan sehari hari. Kelengkapan fungsi dan fasilitas kemudahan dalam penggunaanya merupakan kelebihan dari Microsoft Excel ini, tetapi tentu saja semua orang tahu Excel tidak gratis. Adakah aplikasi yang gratis yang bisa menandingi kehebatan Excel ?. Tentu saja ada , di bawah ini adalah beberapa aplikasi alternatif gratis yang dapat menggantikan Excel yaitu :

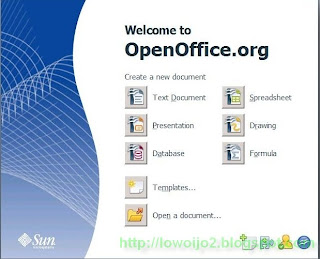

Open Office .

Ini adalah urutan pertama sebagai aplikasi pengganti Microsoft Excel . Saya sudah menggunakan Aplikasi ini selama hampir 5 tahun dan menurut saya Open Office tidak kalah kemampuanya dengan Excel, semua pekerjaan yang bisa di kerjakan oleh Excel pasti bisa di kerjakan dengan Open Office. Aplikasi ini gratis dapat di download di sini.

Sphygmic Software Spreadsheet

Ini adalah urutan ke dua memang tidak selengkap Open Office tetapi aplikasi ini sanggup mengerjakan pekerjaan yang ringan ringan. Ukuran filenya juga sangat kecil hanya 161 kb, dan aplikasi ini tidak membutuhkan intalasi sama sekali atau stand alone. Downloadnya di sini.

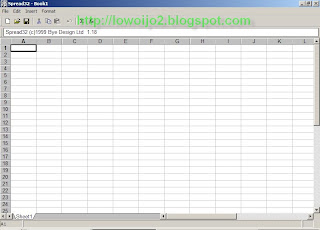

Spread32.

Ini urutan ke tiga hampir sama dengan Sphygmic Software Spreadsheet, ukuran filenya juga sangat kecil hanya 912 kb, juga tidak membutuhkan intalasi sama sekali. Downloadnya di sini.

Features:
256 columns x 65536 rows x 32768 sheets
unlimited open files
supported operations: + - * / ^ % &
327 worksheet functions
57 macro functions for custom functions and commands
array formulas
undo, cut, copy, paste (all/formulas/values/formats/comments), fill (down/right/up/left/series), clear (all/formats/contents/comments)
insert/delete cells, rows and columns
hide/unhide rows and columns
hide/show row and column headings
find/replace text
goto specified cell
sort selected cells, rows, columns or whole sheet with multiple keys
freeze panes
sheet/column/row/cell formatting:
column width
row height
number formats (general/fixed/currency/accounting/date/time/percent/fraction/scientific/text/custom)
alignment (horizontal:general/left/center/right/fill/center across selection, vertical:top/center/bottom)
font (bold, italic, underline, name, size, color)
borders (top, left, bottom, right, style, color)
zoom
background (pattern, color)
protection (locked, hidden)
conditional formatting
charts (column, bar, line, pie, scatter, area, doughnut, radar)
named ranges
autofilter
controls (label/group box/command button/check box/option button/list box/combobox/scrollbar/spinner)
drawing objects (line/rectangle/oval/text box)
data form
data validation
cell comments
merged cells
import/export Excel 95/97 files
import/export Pocket Excel 2.0 files
import/export CSV files
goal seek.

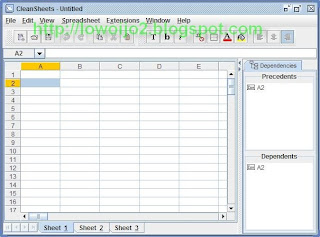

CleanSheets

Ini urutan ke empat aplikasi ini agak berbeda dengan aplikasi sebelumnya untuk menggunakan aplikasi ini komputer kita harus sudah terpasang Java. Aplikasi ini hanya bisa menyimpan dalam 2 format file saja yaitu: *. cls dan *.csv . juga tidak membutuhkan intalasi yang rumit. Downloadnya disini.

Cara menggunakan :
Setelah di download extrak file di mana saja , kemudian buka folder CleanSheets di dalam folder ini ada 4 folder lainya yaitu : bin, lib, res dan rsc . Buka pada folder lib. Di dalam folder lib ini ada file: csheets. Pilih file csheets dan enter.( dobel klik ) maka akan terbuka seperti ini :

Power Amplifier 1000 Watt

Power amplifier ini mempunyai daya hingga 1000 Watt, gambar ini di buat satu kanal saja jadi kalau ingin di buat stereo maka harus di buat satu lagi, sebenarnya power amplifier ini lebih cocok di gunakan untuk Sound System atau di gunakan untuk di luar ruangan misal: untuk pertunjukan musik, jadi jika hanya di gunakan untuk di dalam rumah saya kira kurang cocok, karena dengan daya sebesar ini kaca jendela rumah bisa bergetar dan pecah berantakan jika volume dalam keadaan full.

Mungkin anda pernah melihat atau bahkan punya speaker aktif dan di situ tertulis 1500 watt PMPO( Peak Music Power Output), jangan salah Power Amplifier ini berbeda dengan Speaker Aktif itu, saya sering membongkar Speaker Aktif seperti itu di dalamnya hanya sebuah power dengan daya tidak lebih dari 150 watt dengan menggunakan trafo 2-3 Ampere. PMPO bukanlah daya nyata yang di keluarkan oleh Power Amplifier, tetapi menghitung seluruh daya speaker yang ada, contoh: jika ada 5 buah speaker pada tiap kanal dan setiap speaker mempunyai daya 10 W maka PMPO nya adalah 100 W.

Sementara Power Amplifier 1000 Watt ini minimal menggunakan Trafo 20 Ampere. Dan Output dari Power Amplifier ini mengandung tegangan DC kurang lebih 63 volt , dengan arus dan tegangan yang sebesar ini , Power Amplifier 1000 Watt ini tidak akan segan segan untuk menghanguskan Speaker Woofer yang anda sambungkan. Untuk mengatasi itu maka sebelum speaker di sambungkan ke Power Amplifier 1000 Watt ini harus di pasang Speaker Protector.

Sebenarnya jika ingin membuat Power Amplifier dengan daya yang besar tidak harus membuat satu Power Amplifier dengan daya yang besar. Contoh : anda ingin membuat Power Amplifier dengan daya 10.000 Watt. Anda tidak harus merakit sebuah Power Amplifier dengan daya sebesar 10.000 Watt, tapi anda merakit Power Amplifier yang daya yang Kecil tapi banyak, misalnya anda merakit Power Amplifier dengan daya sebesar 1000 Watt sebanyak 10 buah, maka akan di hasilkan Power Amplifier berdaya 10.000 Watt.

Rangkaian menggunakan pasangan transistor power 5 x 2SA1216 dan 5 x 2SC2922 dan menggunakan differential Amplifier 2SC1583 yang sebenarnya berisi 2 buah transistor yang yang di kemas jadi satu. Kenapa menggunakan differental Amplifier seperti ini tujuanya supaya identik/sama , bisa saja menggunakan 2 buah transistor yang terpisah tapi bisa berakibat jadi tidak simetris nya amplifier.

Tips menggabung kelompok speaker.

Untuk mendapatkan speaker dengan daya yang besar dapat digunakan teknik menggabungkan seri paralel, menggabungkan kelompok speaker sebaiknya masing masing sepaker tsb mempunyai impedansi yang sama, type yang sama ( Woofer, Mid Range atau Tweeter) dan daya yang sama .Jumlah penggabungan speaker ini harus berjumlah 4, 9, 16 dst, lihat gambar

Contoh : Jumlah speaker ada 4 buah masing masing dayanya 200 Watt jadi akan di hasilkan daya speaker sebesar = 200 x 4 = 800 Watt. Jika ada 9 speaker 200 W maka hasilnya = 9 x 200 W = 1800 Watt.

Daftar komponen:
R1 = 2K2
R2 = 1K
R3 = 22K
R4 = 2K2
R5 = 470
R6 = 4K7
R7 = 22K
R8 = 150
R9 = 1K
R10 = 47K
R11,R12, R13 = 330
R12 = 52
R14, R17,R18,R19 = 52/2W
R15, R16 = 52/1W
R20, R21,R22,R23,R24,R25,R26,R27,R28,R29 = 0,1 5W
R30 = 10/5W.
VR = 100
C1 = 180 pF
C2,C3,C7 = 0,1 uF
C4 = 220 uF/ 25V
C5,C6 = 100 pF
C8,C9 = 1 nF
C10 = 10 nF
D1 = ZENER 4,7 V
D2,D3 = 1N4002
Q1 = 2SC1775
Q2 = 2SC1628
Q3 = 2SA818
Q4,Q5 = TIP31
Q6,Q8,Q10,Q12,Q14 = 2SA1216
Q7,Q9.Q11,Q13,Q15 = 2SC2922
N1 = 2SC1583

Membuat Lampu Tanda Bahaya

Lampu tanda bahaya ini sering kita jumpai di tempat tempat yang seperti ini misalnya: di tikungan jalan, kantor polisi, daerah rawan kecelakaan, pintu gerbang pabrik / proyek pembangunan yang sering ada keluar masuk kendaraan dll. Jadi fungsi dari lampu tanda bahaya ini adalah untuk memberi tanda agar pengguna jalan terutama pengemudi supaya berhati hati. Lampu tanda bahaya ini akan menyala dengan berkedip kedip dengan warna kuning, jika kita pernah atau sering pergi keluar kota pasti akan ketemu dengan lampu jenis ini di jalanan. Jika kebetulan rumah kita dekat dengan tikungan jalan atau berada daerah yang rawan kecelakaan maka tidak ada salahnya jika anda membuat sendiri lampu tanda bahaya berikut ini:

Penjelasan rangkaian:

Jika di perhatikan rangkaian ini hampir sama dengan peredup lampu penerangan hanya saja bedanya nilai capasitor C1 di perbesar yaitu 220 uF/400V. Irama hidup dan matinya lampu bisa di atur dengan VR1 dan VR2 sesuai selera.

Rangkaian menggunakan Diac dan Triac sebagai komponen utama .

Diac sebenarnya merupakan dua deretan Dioda Dioda dalam anti pararel, karena deretan dioda itu simetrik maka terminal terminal Diac tidak bernama, jadi cara memasang dalam rangkaian pun tidak perlu memperhatikan polaritas nya, Diac ini banyak di pakai untuk men triger Triac.

Triac singkatan dari Trioda AC Switch artinya adalah sakelar arus bolak balik yang mempunyai 3 elektroda. Triac sebenarnya berisi dua deretan dioda dan dua Thyristor yang anti pararel dan di lengkapi dengan elektroda Gate ( Gerbang / Pintu ) .

Daftar komponen :
R1 = 6K8
VR1 = 100K
VR2 = 1 K
C1 = 220 uF/400V
D1 = 1N4004
DIAC = ER900
TRIAC = BRY52-400 ( 400V/6A)

Tips aman dan nyaman Mudik dengan Sepeda Motor

Hari raya Idul Fitri semakin dekat yang artinya fenomena tahunan yang sering di sebut Mudik akan terjadi yaitu perpindahan jumlah penduduk dalam jumlah besar dari kota ke desa dalam waktu yang hampir bersamaan. Berdasarkan pengalaman para pemudik yang menggunakan sepeda motor dari tahun ke tahun selalu meningkat jumlahnya. Sebenarnya apa dan kenapa para pemudik dengan sepeda motor itu selalu bertambah jumlahnya setiap tahun ? Ada beberapa alasan yang mendasar yaitu :

1. Untuk menghemat biaya.
2. Kendaraan yang di bawa pemudik akan di gunakan untuk ber silaturahmi dengan saudara di kampung halaman masing masing.
3. Karena kehabisan tiket Kereta Api, Bus, atau Pesawat.


Saya akan menceritakan pengalaman saya ketika mudik dengan sepeda motor pada tahun kemarin dan akan saya berikan tips agar perjalanan mudik anda aman, nyaman dan menyenangkan.

Saat itu saya berangkat dari Bekasi menuju Klaten, Dari sore semua barang bawaan sudah di siapkan dan di ikat di sepeda motor pada pagi hari yaitu Sabtu 27 September 2008 jam 03.00 wib saya berangkat sendirian dengan satu tas di ikat di belakang jok motor, pada saat keluar dari rumah Wah… Sepi nih. Eh… ternyata setelah sampai di jalan raya Kali malang ratusan motor pemudik berkonvoi dengan kecepatan tinggi , langsung saja saya ikuti mereka, jam 06.30 wib sampai di Karawang saya kaget luar biasa kerena disitu jalanan sudah penuh sesak dengan kendaraan pemudik ada mobil, bus, motor. Terjebak kemacetan selama 3 jam lebih, saya lihat bensin sudah mau habis saya tanya sama sesama pemudik “ Pak.. SPBU masih jauh nggak dari sini..?” Bapak itu jawab, “ Kira kira 300 meter lagi Pak.. “ . saya lega mendengar jawaban bapak itu karena saya nggak perlu mendorong motor saya. Tapi betapa kagetnya sesampai di SPBU antrian kendaraan bermotor penuh sesak, saking lamanya mengantri ada yang pingsan karena berdiri selama satu jam di panas matahari yang terik. Setelah tangki bensin full perjalanan di lanjutkan sampai di Cirebon saya istirahat Jam 12.00 wib, harusnya kalau nggak macet saya sudah di Pekalongan. Setelah istirahat makan dan sholat, saya jalan lagi terus…menysuri jalur pantura dan akhirnya, Allhamdulilah saya sampai di rumah.
Saya lihat jam tangan menunjukkan jam 03.00 wib hari Minggu 28 September 2008. Idul Fitri saat itu jatuh pada hari Kamis 2 Oktober 2008. Jadi saya berjalan selama 24 jam dengan menepuh jarak 580 km. Sebaliknya saat saya kembali dari Klaten menuju Bekasi perjalanan saya sangat lancar dan waktu tempuh hanya 15 jam. Berangkat jam 04.00 wib sampai Bekasi jam 19.00 wib.

Setelah sedikit cerita dari pengalaman saya tadi, saya akan berikan tips buat anda yang akan mudik menggunakan motor yaitu :

1. Service motor anda sebelum di gunakan untuk mudik pastikan semuanya dalam kondisi yang baik , Service ini sebaiknya dilakukan seminggu sebelum hari H.
2. Periksa ban jika sudah gundul sebaiknya di ganti saja demi keamanan dan kenyamanan perjalanan.
3. Bawalah spare part cadangan misal : busi, bolam, ban dalam, pompa ban, kunci kunci untuk membuka roda dan ban sehingga anda bisa mengganti ban jika bocor di tengah persawahan.
4. Bawalah barang barang bawaan seperlunya saja dan uang secukupnya.
5. Gunakan Standar keamanan berkendara yaitu Helm, Jaket, sarung tangan, sepatu. Termasuk Pembonceng juga harus menggunakan perlengkapan yang sama.
6. Jangan lupa surat surat kendaraan anda.
7. Jangan terlalu memaksakan diri Beristirahatlah jika lelah. Perjalanan anda sangat jauh .
8. Jika anda baru pertama kali melakukan mudik dengan motor sebaiknya anda membawa peta mudik, lebih baik lagi anda mengikuti rombongan mudik biasanya ini di selenggarakan oleh produsen motor misal Honda atau Yamaha .
9. Jaga kesehatan anda menjelang hari keberangkatan, jangan sampai dalam kondisi sakit anda melakukan mudik dengan motor. Sangat berbahaya.
10. Patuhi peraturan lalu lintas.
11. Untuk menghidari terjebak macet, jika bisa usahakan perjalanan mudik dilakukan jangan pada saat hari puncak nya mudik.
12. Terakhir tapi ini paling penting dan yang utama Berdoa sebelum berangkat, jangan lupakan itu karena bagaimanapun juga nasib anda ditentukan Allah.

Contoh peralatan yang di perlukan saat mudik :

Pompa ban portable bisa di masukkan dalam tas.

Kunci kunci ini bisa di gunakan untuk membuka roda dan ban motor jika bocor.

Akhirnya semoga selamat sampai tujuan dan bisa bertemu dengan teman, saudara dan kerabat di kampung halaman.

Rangkaian Elektronika Pompa Air Full Otomatis

Rangkaian pompa air yang full otomatis mungkin nama ini sangat cocok untuk proyek elekronika yang akan kita buat ini. Karena dengan menggunakan rangkaian ini maka kita tidak perlu lagi menyentuh tombol sakelar lagi seperti pada postingan saya yang sebelumnya . Sekarang perhatikan skema Rangkaian Elektronika Pompa Air Otomatis berikut ini :

Cara kerja :

Untuk mengetahui cara kerjanya kita misalkan Penampungan air dalam keadaan habis sehingga sensor batas terendah ( penyidik A dan B ) tidak berhubungan maka akan terjadi hal seperti ini arus mengalir dari dioda Emitor Basis Q1 , R2, dan R1. Q1 pun menghantar N1 yang bekerja sebagai gerbang NOT membalik masukanya yang berlogika 1 menjadi berlogika 0 pada keluaranya ( N1 pin 11). Flip Flop mendapat pulsa set dari N1 mengeluarkan logika 1 pada pena 4 dan Q3 yang bekerja sebagai Emitor folower memperbesar arus keluaran flip flop agar mampu menghidupkan relay . Relay pun bekerja mengaktifkan Pompa Air dan ketika penyidik A dan B sebagai sensor terendam terjadi hal seperti ini , terjadi pembagian tegangan R1 dan resistansi air antara penyidik A dan Penyidik B sehingga Q1 pun menyumbat .N1 membalik logika 0 yang berasal dari R3 menjadi logika 1 dan diberikan pada masukan set flip flop , perubahan logika dari 0 menjadi 1 pada masukan flip flop tidak mengubah keluaran flip flop sehingga pompa air tetap bekerja sampai mencapai batas sensor C . Ketika air menyentuh sensor C pembagian tegangan pada resistansi air antara A dan C dan R4 menghasilkan tegangan yang cukup tinggi dan mengaktifkan Q2. Masukan reset flip flop ( pena 1 )yang sekarang mendapat logika 0 menghasilkan keluaran logika 0 juga, selajutnya Q3 menyumbat relay tidak mendapat arus lagi sehingga pompa air pun berhenti.

Jika Air tidak menyentuh sensor C disebabkan karena pamakaian maka yang akan terjadi adalah Q2 kembali menyumbat dan masukan reset flip flop mendapat masukan logika 1 dari R6 . Flip flop sekarang dalam kondisi yang stabil dan siap di set oleh sensor batas terendah.

Dari urutan kerja tadi dapat kita simpulkan bahwa sensor akan memberi logika 0 pada masukan flip flop kalau air lebih rendah dari batas terendah ( masukan set ) atau menyentuh batas tertinggi( masukan reset ) jika air kurang dari batas terendah sensor batas terendah mengaktifkan pompa air sampai sensor batas tertinggi D1 menyala pada saat pompa tidak bekerja , D2 menyala pada saat pompa bekerja D3 ber fungsi untuk meredam induksi relay

Cara merakit :

Dalam perakitan tidak ada yang perlu mendapat perhatian khusus kecuali IC 1 yang cukup sensitif terhadap listrik static .

Pengujian :

Setelah selesai di rakit lakukan pengujian sebagai berikut :

1. Aktifkan S1
2. Periksa semua sensor dengan menggunakan tes pen pastikan tidak ada arus induksi dari jaringan, rendam sensor A, B dan C led hijau harus menyala tapi relay tidak bekerja.
3. Angkat sensor C harusnya tidak ada perubahan apa apa , sekarang angkat sensor B led hijau padam , led merah menyala dan relay aktif.
4. Rendam lagi sensor B harusnya tidak ada perubahan apa apa . sekarang rendam sensor C, led merah padam dan led hijau kembali menyala dan relay terlepas.
5. Ulagi pengujian di atas berkali kali . Setelah yakin semua bekerja dengan baik rangkaian pun siap untuk di gunakan.


Daftar komponen :
R1 = 2,7 M
R2, R6, R7, R8 = 1K
R4 = 1M
R5 = 8,2 M
C1 = 100 NF
C2 = 2200 UF/25V
D1 = LED HIJAU
D2 = LED MERAH
D3 = 1N4001
Q1 = BC 516
Q2 = BC 517
Q3 = BD 139
IC1 = 4093 ( N1, N2 dan N3 )
IC2 = 7812
RELAY = 12 V
TRAFO = 12V/1A

Download Mp3 Juz Amma Gratis

Di bawah ini adalah link download Mp3 Juz ‘Amma yang bisa anda download secara gratis ,saya berikan kepada para pengunjung blog ini . Mp3 ini punya ukuran file yang cukup kecil dan cocok untuk di masukkan ke ponsel atau mp3 player, jadi sambil dalam perjalanan anda bisa mendengarkan lantunan ayat ayat Al Quran apalagi saat ini adalah bulan Ramadhan bulan yang penuh hikmah dan ampunan, dengan mendengarkan ayat Al Quran maka kita akan mendapatkan pahala begitu kata guru ngaji saya , jadi ponsel atau mp3 player anda jangan cuma di isi dengan mp3 music nya kelompok band Kuburan saja, atau album nya Joko.. eh.. Jacko. Selain itu ada untungnya kalo kita sering dengerin mp3 Juz 'Amma ini yaitu untuk pembading apakah bacaan kita sudah benar atau masih salah dalam membaca Juz ‘Amma.

Berikut ini link downloadnya mp3 Juz 'Amma :

Surat An-Nabaa ( Berita Besar ). Download ( 1008 kb )
Surat An-Naazi’aat ( Malaikat Malaikat Pencabut ). Download ( 991 kb )
Surat ‘Abasa ( Ia Bermuka Masam/Cemberut). Download ( 858 kb )
Surat At-Takwiir ( Menggulung ). Download ( 633 kb )
Surat Al-Infithaar ( Terbelah ). Download ( 512 kb )
Surat Al-Muthaffifiin ( Orang Orang Yang Curang ). Download ( 1148 kb )
Surat Al-Insiqaaq ( Terbelah ). Download ( 628 kb )
Surat Al-Buruuj ( Gugusan Bintang ). Download ( 635 kb )
Surat Ath-Thaariq ( Yang Datang di Waktu Malam ). Download ( 369 kb )
Surat Al-A’laa ( Yang Maha Tinggi ). Download ( 407 kb )
Surat Al-Ghaasyiyah ( Hari Pembalasan ). Download ( 514 kb )
Surat Al-Fajr ( Fajar ). Download ( 769 kb )
Surat Al-Balad ( Negeri ). Download ( 439 kb )
Surat Asy-Syams ( Matahari ). Download ( 321 kb )
Surat Al-Lail ( Malam ). Download ( 418 kb )
Surat Adh-Dhuhaa ( Waktu Dhuha ). Download ( 239 kb )
Surat Alam Nasyrah ( Melapangkan ). Download ( 155 kb )
Surat At-Tiin ( Buah Tin ). Download ( 214 kb )
Surat Al-‘Alaq ( Segumpal Darah ). Download ( 375 kb )
Surat Al-Qadr ( Kemuliaan ). Download ( 161 kb )
Surat Al-Bayyinah ( Bukti ). Download ( 477 kb )
Surat Al-Zalzalah (Keguncangan ). Download ( 203 kb )
Surat Al-‘Aadiyaat ( Kuda Perang ). Download ( 237 kb )
Surat Al-Qaari’ah ( Hari Kiamat ). Download ( 216 kb )
Surat At-Takaatsur ( Bermewah Mewahan ). Download ( 195 kb )
Surat Al-Ashr ( Masa ). Download ( 89 kb )
Surat Al-Humazah ( Pengumpat ). Download ( 196 kb )
Surat Al-Fiil ( Gajah ). Download ( 145 kb )
Surat Al-Quraisy ( Suku Quraisy ) Download ( 136 kb )
Surat Al-Maa’uun ( Bantuan ). Download ( 172 kb )
Surat Al-Kautsar ( Nikmat Yang Banyak ). Download ( 80 kb )
Surat Al-Kafiruun ( Orang Orang Kafir ). Download ( 189 kb )
Surat An-Nashr ( Pertolongan ). Download ( 113 kb )
Surat Al-Lahab ( Nyala Api ). Download ( 134 kb )
Surat Al-Ikhlash ( Kemurnian Ke Esaan Allah ). Download ( 78 kb )
Surat Al-Falaq ( Waktu Subuh ). Download ( 116 kb )
Surat An-Naas ( Manusia ). Download ( 152 kb )

Membuat Lampu Interior Untuk Mobil

Malam gelap gulita kita masuk ke dalam mobil dan hendak menyalakan mesin, pastilah kita kerepotan , karena terlalu gelapnya suasana malam sehingga kita harus meraba raba mencari lubang kunci kontak , juga sakelar untuk meghidupkan lampu utama. Kejadian seperti ini akan terjadi pada pengemudi mobil yang tidak di lengkapi dengan lampu interior yang otomatis menyala pada saat kita masuk ke dalam mobil . Jika anda mengalami hal yang sama dengan kejadian di atas maka tidak ada salahnya jika anda membuat sendiri lampu interior otomatis seperti berikut ini :

Cara kerja :
Pada saat pintu di buka maka secara otomatis lampu akan menyala untuk menerangi saat kita masuk ke dalam mobil pada saat pintu di tutup lampu tetap akan menyala selama kira kira 30 detik sehingga kita punya waktu untuk memasukkan kunci kontak, meyalakan lampu utama, dll

Pejelasan rangkaian :
Rangkaian ini merupakan multivibrator monostabil yang akan menunda matinya lampu interior salama kira kira 30 detik lamanya. Prinsip kerjanya begini pada saat pin IC no 2 terhubung dengan ground maka output pin 3 menjadi tinggi dalam waktu tertentu tergantung dari nilai tahanan dari R2 dan C2. Untuk mengatur lamanya penundaan matinya lampu R2 dan C2 bisa di ganti dengan rumus dasar sebagai berikut :

T = R x C

T = Waktu penundaan ( satuan detik )
R = Satuan Ohm
C = Satuan Farad ( 1 Farad = 1 x 1000000 )

Contoh pada rangkaian kita ini menggunakan R = 560K ( 560000 Ohm ) C = 47 uF ( 0,000047 F ) sehingga lampu akan menyala selama 560000 x 0,000047 = 26,32 detik.
Jadi waktu nyala lampu selama kira kira 26,32 detik kita bulatkan kira kira 30 detik.

Transistor tidak perlu di pasang pendingin jika lampu interior hanya menyala 30 detik tapi jika lampu menyala selama 30 menit maka harus di pasang plat pendingin. Catu daya di hubungkan langsung ke accu.

Daftar komponen :
R1 = 100 OHM
R2 = 560K
R3 = 150 OHM
C1,C2 = 47UF/25V
C3 = 100UF/25V
D1 = 1N4001
Q1 = 2N3055
IC = 555

Merakit sendiri Active Surround Home Theater.

Mendengarkan suara musik atau nonton film action pasti akan terasa lebih sensasional jika di tambah kan rangkaian Surround Sound ini karena ini merupakan rangkaian yang kita buat secara terpisah maka rangkaian ini menjadi sangat cocok untuk di pasangkan dengan berbagai perangkat audio. Input sumber suara bisa di ambil dari penerima Radio FM, Televisi, CD Player, DVD player dll. Rangkaian Surround ini berguna untuk menghasilkan efek suara tiga dimensi atau mengelilingi jadi jika anda menggunakan rangkaian ini maka membutuhkan minimal 4 speaker dimana 1 speaker di letakkan di depan sebelah kanan , 1 speaker lagi di depan sebelah kiri , 1 speaker di letakkan di belakang sebelah kanan, 1 lagi di belakang sebelah kiri . Untuk pemasangan rangkaian yaitu input berasal dari sumber suara seperti yang sudah saya sebutkan di atas kemudian masuk ke Tone Control atau Equalizer, Surround , Power Amplifier dan terakhir Speaker.

Untuk lebih jelasnya lihat gambar .

Komponen utama menggunakan IC RC 4136 yang sebenarnya berisi 4 buah IC uA 741 ( Quad uA 741 ). Rangkaian kita ini membutuhkan 2 buah IC RC 4136. Catu daya yang di butuhkan IC ini hanya 9V – 12V DC simetris.

Daftar komponen :
R1,R14 = 47 K
R2,R7,R8,R12,R13,R15,R22,R24 = 100K
R3,R5,R17,R19 = 3K6
R4,R16 = 4K3
R6,R18 = 3K
R9,R10,R20,R21 = 27K
R11,R23 = 20K
C1,C6 = 8n2
C2,C5 = 39 nf
C3,C7 = 220 nf
C4,C8 = 47 nf
IC = RC 4136

Sakelar cahaya yang sensitif dengan relay.

Sakelar yang di gerakkan dengan cahaya memang sudah sering kita temui dalam proyek elektronika tetapi sakelar cahaya yang ini ada kelebihannya. Kita lihat dulu skema sakelar cahaya dengan relay berikut ini :

Mengamati rangkaian inti :
Rangkaian ini menggunakan IC OPAMP 741 yang mempunyai kelebihan yaitu :

1. Penguatanya sangat besar ( kira kira 100.000 kali atau 100 db ).
2. Impedansi masukanya besar ( kira kira 1 Mohm pada masing masing terminal inputnya ).
3. Impedansi keluaranya rendah hanya beberapa ratus ohm.
4. Tanggapan frekwensinya dapat di kendalikan


Dari karakteristik seperti itu IC OPAMP 741 bisa di manfaatkan untuk berbagai keperluan misalnya : sebagai penguat arus bolak balik, rangkaian alat ukur, osilator, rangkaian pengindra (sensing circuit) dll.

Rangkaian yang kita buat ini sangat peka ( sensitif ). Input yang hampir mendekati nol sudah dapat menghidupkan relay, perhatikan LDR dan resistor 1K yang diseri dengan VR ini merupakan rangkaian keseimbangan yang di hubungkan dengan kaki nomor 2 pada IC. Rangkaian keseimbangan LDR, R3, dan VR ini mengakibatkan tidak seimbangnya penguat OPAMP 741, sehingga output IC 741 menjadi tinggi dan men triger basis transistor 2N 3643 transistor pun menjadi ON transistor pun mengemudikan kumparan magnet relay yang di paralel dengan Dioda OA 91, Dioda ini berfungsi untuk melindungi transistor dari tegangan kejut balik relay pada saat transistor OFF.

Tingkat kepekaan penguat OPAMP dapat di ubah dengan merubah nilai R4 mulai dari 4,7 K sampai 1 M tergantung keperluan dan intensitas cahaya yang jatuh pada LDR.

Tingkat selektifitasnya bisa di setel dengan Trimpot. Misalnya : bisa saja kita menginginkan jika cahaya nya ramang remang relay belum ON jika sudah terang baru ON atau bisa jadi di buat jika cahayanya sedikit saja sudah ON .

Daftar Komponen :
R1,R2 = 10K
R3 = 1K
R4 = 4,7K
R5 = 2K2
R6 = 390 OHM
VR = TRIMPOT
LDR = SEMBARANG TYPE.
C1 = 25 UF/25V
D1 = OA91
Q = 2N3634
CATU DAYA = DC 9 V – 12 V

Download Kalender Abadi Gratis

Kalender semua orang pasti membutuhkanya di dunia ini ada banyak macam kalender ada kalender Masehi, kalender Hijriah, kalender Jawa, kalender Cina dll . Pada kesempatan ini saya akan berikan sebuah kalender sederhana dan gratis buat anda para pengujung blog ini kalender ini mempunyai format file Excel dan ukuran file nya juga tidak terlalu besar hanya 13 kb saja di kompres dalam format zip.

Cara menggunakanya cukup mudah anda tinggal mengganti tahun nya saja pada kotak berwarna hijau maka dengan otomatis kalender akan berubah sesuai tahun yang anda masukkan kemudian anda bisa cetak pada printer .

Download sekarang ( ukuran file 13 kb )

Software Khusus Untuk Kaum Wanita

Software yang unik ini namanya adalah Advanced Woman Calendar khusus di buat untuk para wanita fungsi aplikasi ini yaitu untuk memonitor siklus haid atau bisa di katakan sebagai kalender ovulasi. Aplikasi ini bisa menghitung masa subur, memprediksi kemungkinan memperoleh bayi laki-laki atau bayi perempuan, atau buat pasangan suami istri yang ingin menghindari kehamilan bisa juga menggunakan aplikasi ini, begitu yang ditulis dalam halaman website nya di sini

Fitur utama :

1. Kalender Ovulasi ini mudah digunakan dan presisi.
2. Bisa di gunakan lebih dari satu orang pengguna dan di proteksi dengan password.
3. Daily notes untuk catatan penting anda.
4. Baby gender predictor untuk memprediksi kemungkinan mengadung bayi laki laki atau perempuan.
5. Pregnancy calendar sebagai kalender kehamilan. Dan fitur-fitur lainya.


Tidak ada salahnya jika anda mencoba aplikasi ini untuk menghitung masa subur, memprediksi kehamilan, dll. Aplikasi ini tidak gratis anda bisa mendownloadnya dan menggunakan selama 30 hari masa pakai.

Manusia berusaha tetap saja Tuhan yang menentukan.

Cara mudah dan murah mengobati penyakit ambeien

Penyakit ambeien di sebabkan karena terlalu banyak duduk sehingga pembuluh darah menjadi besar. Penyakit ini sangat menyiksa penderita pada saat buang air besar, dan menyebabkan kadang kadang berdarah . Untuk mengobatinya gunakan salah satu cara di bawah ini :

1. Temu ireng di kupas di parut dan di peras lalu di saring ambilah seperempat gelas airnya, campurkan dengan kuning telur bebek, aduk sampai rata dan di minum setiap pagi.
2. Singkong di cuci samapi bersih di peras dan di ambil airnya tambahkan seperempat gelas air matang , gula aren dan garam secukupnya minumlah ramuan ini 2 kali sehari selama seminggu berturut turut.
3. Banyaklah makan buah buahan, minum susu, banyak makan biji selasih, cincau dan agar agar.
4. Makanlah daun selada untuk lalapan setiap kali makan lakukan selama 10 hari berturut turut.


Semoga tips di atas bisa mengobati penyakit ambeien yang anda derita selama ini.

Tips mencegah mabuk kendaraan

Di bawah ini saya berikan tips untuk mencegah mabuk pada saat dalam perjalanan silahkan di coba cara di bawah ini yaitu :

1. Sebelum berangkat minumlah air tajin ( air nasi ) yang di campur dengan gula secukupnya.
2. Ambil ubi jalar yang masih mentah di cuci bersih lalu di makan mentah sebelum berkendaraan.
3. Minumlah 3 sendok makam madu yang di campur sedikit garam.
4. Minumlah sedikit air asam jawa yang di beri gula dan garam secukupnya.


Semoga tips sederhana di atas bisa mengatasi dan mencegah kebiasaan mabuk kendaraan yang sering anda alami.

Membuat Rangkaian Stereo Simulator

Saat ini semua perangkat audio di rumah kita sudah menghasilkan suara stereo, tetapi jika kebetulan anda punya televisi yang sudah lama dan suara yang dihasilkan masih mono dan ingin merubah suaranya supaya menjadi stereo, maka sebaiknya anda merakit rangkaian Stereo Simulator berikut ini lihat gambar skemanya :

Penjelasan :

Rangkaian menggunakan IC LM 348 yang sebetulnya berisi IC OPAMP 741 empat buah ( Quad 741 ) tetapi jika ingin menggunakan IC LM 741 sejumlah 4 buah juga tidak masalah tapi yang jelas jadi tidak praktis dan pemborosan waktu, biaya , dan energi.

Input berasal dari sumber suara mono misal : televisi, radio, tape dll. Input ini di dipisah menjadi 2 saluran L (left) R (right) . Seperempat IC LM 348 berfungsi sebagai penyangga ( buffer ) kemudian seperempat nya lagi berfungsi sebagai filter , dan selanjutnya output di hubungkan ke Tone Control atau Equalizer baru kemudian ke Power Ampifier .

Rangkaian ini membutuhkan Catu daya simetris + 9V, 0, -9V arus yang dibutuhkan kecil saja Trafo ukuran 300 mA sudah lebih dari cukup .

Daftar komponen :
R1,R2,R5,R8,R9,R10 = 100K
R3,R4,R11,R14 = 10K
R6,R12 = 39K
R7,R13 = 22 K
C1,C2 = 10 NF
C3,C4 = 4,7 UF
IC LM 348

Emergency Lamp Menggunakan Neon

Sebelumnya saya sudah pernah Posting mengenai membuat lampu penerangan darurat yang rangkaianya menggunakan LDR dan menggunakan lampu mobil 12 V. Pada postingan itu sempat ada yang menayakan mengenai beban lampu yang ingin di ganti dengan neon atau biasa di sebut lampu TL. Untuk itu pada kesempatan ini saya akan berikan rangkaian emergency lamp menggunakan neon. Rangkaianya seperti pada gambar di bawah ini :

Penjelasan:
Rangkaian ini sebenarnya cukup sederhana dan gampang di buatnya asalkan pada saat kita memasang komponen itu cermat, pasti akan berhasil , yang perlu diperhatikan lagi adalah trafo nya karena trafo ini tidak di jual di toko manapun jadi wajib di buat sendiri , kalau tidak bisa silahkan minta bantuan teman yang bisa . Untuk komponen lainya saya kira tidak ada masalah .

Trafo di sini fungsinya untuk membangkitkan GGL / tegangan induksi dari rangkaian sebelumya dan digunakan untuk menyalakan lampu neon

Pembuatan Trafo:

Untuk membuat trafo di perlukan kawat email berdiameter 1,0 mm Koker yang terbuat dari plastik 1,5 cm dan batang ferrit panjangnya 7,5 cm .

Lilitan Primer menggunakan TAP maksudnya adalah kita buat gulungan pada koker sejumlah 30 lilitan kemudian sisakan kawatnya ( untuk TAP ), kemudian buat lagi 30 lilitan untuk jelasnya lihat pada gambar skema di atas

Lilitan sekunder harus searah dengan lilitan primer jumlah lilitan sekunder adalah 300 lilitan.

Nyala lampu neon bisa di atur dengan menggunakan Switch, jika switch terhubung ke R3 maka nyala lampunya adalah terang tapi jika switch terhubung dengan R4 maka nyala lampu menjadi redup.

Daftar komponen :
R1 = 10K
R2 = 47 OHM
R3 = 270 OHM
R4 = 820 OHM
C1 = 0,1 UF/100V
C2 = 470 UF/16V
D = 1N5402
Q = C1061 / D313 ( pasang plat pendingin)
Kawat email diameter : 1,0 mm
Koker plastic diameter 1,5 cm.
Batang ferrit panjang nya kira kira 7,5 cm.

Tips Konversi Video 3gp Dengan Hasil Terbaik

Video dengan format file 3gp merupakan jenis video yang sering kita saksikan pada sebuah ponsel buat anda sering menyimpan video pada ponsel pasti sudah tidak asing lagi dengan video jenis ini biasanya video 3gp ini kualitas gambarnya kurang bagus. Berikut ini akan saya berikan tips untuk meng konversi video ke format 3gp dengan kualitas video yang terbaik . Berikut ini langkah langkahnya :

1. Siapkan file video yang akan di konversi dengan format file video biasanya : wmv, avi, atau mpeg .
2. Instal software Xilisoft 3gp Video Converter
3. Buka Program Xilisoft 3gp Video Converter perhatikan pada sisi kanan di situ ada tulisan Video codec dan secara default isi nya adalah h263 gantilah dengan mpeg4.
4. Perhatikan lagi pada tulisan Bit rate secara default isinya adalah 40 gantilah angka 40 dengan angka 200.
5. Sekarang video siap untuk di konversi Klik pada menu Encode . Hasilnya video 3gp anda kualitasnya tidak mengecewakan lagi jika di putar di ponsel .


Untuk lebih jelasnya perhatikan gambar di bawah ini :

Membuat Booster UHF Untuk Televisi

Anda tinggal di tempat yang penerimaan televisi nya sangat buruk, misalnya di pedesaan atau walau pun anda tinggal di perkotaan bisa jadi anda kesulitan menangkap penerimaan siaran televisi hal ini biasanya karena lokasi kota anda jauh dari stasiun pemancar televisi atau sebab lainya karena berada di lembah atau terhalang oleh pegunungan. Untuk yang tinggal di kota besar seperti Jakarta misalnya nggak memerlukan Booster karena dengan memasang antenna luar dengan ketinggian 5 meter saja sudah mendapatkan 14 stasiun televisi swasta.

Biasanya jika anda mengalami hal ini yaitu penerimaan siaran televisi yang lemah solusinya adalah dengan meninggikan antena luar sehingga bisa mendapatkan penerimaan yang lebih baik, tapi harap berhati hati jika antena luar terlalu tinggi akan membahayakan, waktu musim hujan karena biasanya akan menjadi incaran petir dan jika ada angin kencang juga bisa tumbang menimpa rumah tetangga . Lain lagi ceritanya jika anda mempunyai uang berlebih anda tinggal pasang antena parabola, atau berlangganan TV Kabel . Hal ini nggak usah di bahas lebih jauh karena topik bahasan kita adalah hal yang sederhana dan tidak membutuhkan banyak biaya dan bangga dengan hasil karya sendiri .

Kita lanjutkan bahasan kita, mengingat hal itu maka pasanglah antena luar dengan ketinggian yang sedang saja sehingga aman dan tambahkan Rangkaian Booster UHF berikut ini untuk memperkuat penerimaan siaran televisi .

Daftar Komponen:
R1,R3,R4,R5 = 1K
R2,R6 = 150 OHM
C1 = 10PF
C2,C3,C4,C5,C7,C8,C9 = 1000 PF
C6 = 100 PF
D1,D2 = DIODA ZENER 6 V
Q1, Q2 = 2SC 2026
L1,L2 = Diameter kawat 0.8 mm. Koker 5 mm (dengan inti udara) 1- 1.5 lilitan
Semua resistor ¼ watt toleransi 5 %.

Input berasal dari antena luar dan output di sambungkan ke penerima televisi.

Gambar skema dan gambar transistor 2SC2026

Update : Download Skema Full ( file size : 96 Kb )

Update : untuk mengatur gain dari Booster TV UHF ini maka diperlukan Power Suply yang bisa di atur , dengan menggunakan potensio meter sehingga di dapatkan output 3 sampai 12 V DC Contoh Skema Power Suply yang outputnya bisa di atur bisa di download di sini .

Transistor C828

 Transistor C1061

Meredupkan Lampu Penerangan

Rangkaian sederhana ini sangat cocok untuk berbagai keperluan boleh di bilang sebagai rangkaian Universal, karena penerapanya bukan hanya sebagai peredup lampu saja tetapi bisa juga di pakai untuk mengatur kecepatan Bor Listrik, Pemanas Listrik, Motor listrik dan lain sebagainya. Tapi dalam gambar skema ini memang saya pasang beban Lampu karena hal ini lebih sering di gunakan dari pada penerapan lainya. Lampu yang saya gunakan lampu pijar ukuran 60 W dan sangat cocok di tempatkan pada meja belajar karena cahaya lampu ini bisa di atur dengan menggunakan Potensio Meter, sehingga kekuatan cahaya bisa di sesuaikan dengan mata kita sehingga tidak terlalu silau dan nyaman untuk belajar anak anak di rumah.

Daftar komponen:
R1,R2 = 10 K
R3 = 22 K
P (Potensio meter) = 50 K – 200K
C1,C2 = 0.1 UF
C3= 0.022 UF
D1 = 3 A- 5 A

Dalam skema terlihat garis putus putus ini boleh di pasang bisa juga tidak karena fungsinya hanya untuk jaga jaga kalau terjadi interferensi ( gangguan ) terhadap pesawat televisi atau radio pada saat kita sedang memutar mutar potensio meter.

Penjelasan SKEMA 2

Skema 2 fungsinya hanya untuk meredupkan lampu penerangan saja dan rangkaian ini sangat sederhana, biayanya murah untuk membuatnya, sangat cocok buat pemula seperti saya hanya membutuhkan sakelar dan sebuah dioda, saya sering gunakan rangkaian ini untuk lampu tidur jadi nggak perlu beli lampu tidur tapi gunakan satu lampu saja dan tambahkan rangkaian sederhana ini.

Cara kerja :
Jika sakelar ( switch ) tertutup maka lampu akan menyala normal jika sakelar terbuka seperti pada gambar skema maka lampu akan redup.
