Frekwensi Meter dengan IC CA3140

Dari namanya sudah bisa di tebak bahwa alat ini berguna untuk menghitung jumlah frekwensi ( getaran ). Satuannya adalah Hertz dan di hitung setiap detik. Sebagai contoh sederhana manusia bisa mendengarkan suara dengan frekwensi antara 20 Hz sampai 20 KHz artinya bahwa telinga manusia itu hanya sanggup mendengarkan siklus getaran antara 20 getaran per detik sampai dengan 20.000 getaran per detik tidak lebih tidak kurang, tetapi ini justru merupakan anugerah yang luar biasa dari sang Maha Pencipta, coba saja kita bayangkan jika telinga manusia itu bisa mendengarkan frekwensi yang lebih tinggi dari 20 KHz, apa yang akan terjadi bisa bisa semua manusia stress karena telinganya bising dengan suara binatang malam, atau frekwensi radio , frekwensi Ultra sonic dan lain sebagainya.

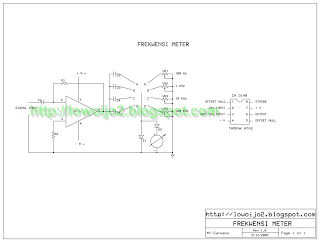

Langsung saja kita lihat Skema Frekwensi meter berikut ini :

Rangkaian ini cukup sederhana saja dan mempunyai Range pengukuran Frekwensi antara 100 Hz sampai dengan 100 KHz, tentu saja range pengukuranya bisa di tambah atau di kurangi silahkan di modifikasi sendiri.

Rangkaian inti menggunakan IC CA3140 yang bisa di fungsikan sebagai Peak detector, active filter, generator fungsi dll, sanggup beroperasi pada tegangan antara 4V sampai 36V.

Setelah rangkaian selesai di buat maka perlu adanya peyetelan ( kalibrasi ) tentu saja untuk kalibrasi ini kita membutuhkan signal generator yang sudah mempunyai nilai, biasanya di laboratorium atau tukang service elektronika mempunyai alat ini.

Daftar komponen :
R1 = 100 K
R2 = 1 M
C1 = 1 uF
C2 = 0,1 uF
C3 = 0,01uF
C4 = 0,001 uF
C5 = 0,0001uF
D1, D2 = 1N914
VR1, VR2, VR3, VR4 = 50 K
IC1 = CA3140
