Amplifier Sederhana Dengan IC LM 2002

Dengan mengunakan sebuah IC LM 2002 yang harganya cukup murah kita sudah dapat membuat Amplifier yang berkualitas dengan daya keluaran sebesar 8 Watt. IC LM 2002 mempuyai spesifikasi di antaranya rendah distorsi , rendah noise , impedansi masukan tinggi ( 150 K Ohm ), bekerja pada tegangan 5 – 20 Volt DC dengan arus Maximum 3,5 A. Skema Amplifier ini sangat sederhana dengan 1 buah IC LM 2002 di tambah 2 buah resistor dan 5 buah capasitor sudah menjadi sebuah amplifier yang berkualitas.

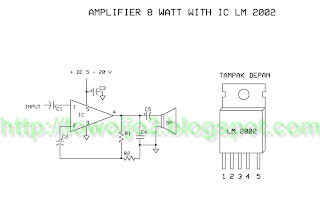

Gambar skema di buat satu kanal untuk membuat stereo tinggal di buat satu lagi , dan daya keluaranya pun bertambah menjadi 16 Watts.Tambahkan Tone Control untuk memperbaiki kualitas audionya. Jika tidak ingin pakai tone control bisa juga ditambahkan satu Potensio meter di bagian input sebagai pengatur Volume.



Daftar komponen:
R1 = 220 Ohm
R2 = 22 Ohm
C1 = 10 uF
C2 = 470 uF
C3 = 2 uF
C4 = 0,2 uF
C5 = 200 uF
IC = LM 2002.
