Membuat Rangkaian Stereo Simulator

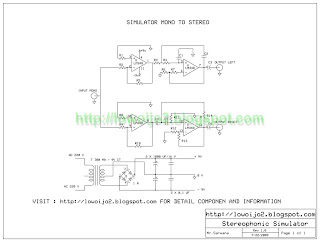

Saat ini semua perangkat audio di rumah kita sudah menghasilkan suara stereo, tetapi jika kebetulan anda punya televisi yang sudah lama dan suara yang dihasilkan masih mono dan ingin merubah suaranya supaya menjadi stereo, maka sebaiknya anda merakit rangkaian Stereo Simulator berikut ini lihat gambar skemanya :


Penjelasan :

Rangkaian menggunakan IC LM 348 yang sebetulnya berisi IC OPAMP 741 empat buah ( Quad 741 ) tetapi jika ingin menggunakan IC LM 741 sejumlah 4 buah juga tidak masalah tapi yang jelas jadi tidak praktis dan pemborosan waktu, biaya , dan energi.

Input berasal dari sumber suara mono misal : televisi, radio, tape dll. Input ini di dipisah menjadi 2 saluran L (left) R (right) . Seperempat IC LM 348 berfungsi sebagai penyangga ( buffer ) kemudian seperempat nya lagi berfungsi sebagai filter , dan selanjutnya output di hubungkan ke Tone Control atau Equalizer baru kemudian ke Power Ampifier .

Rangkaian ini membutuhkan Catu daya simetris + 9V, 0, -9V arus yang dibutuhkan kecil saja Trafo ukuran 300 mA sudah lebih dari cukup .

Daftar komponen :
R1,R2,R5,R8,R9,R10 = 100K
R3,R4,R11,R14 = 10K
R6,R12 = 39K
R7,R13 = 22 K
C1,C2 = 10 NF
C3,C4 = 4,7 UF
IC LM 348
